Dach płaski – warstwy, budowa i układ izolacji

Dach płaski może wydawać się prostą konstrukcją, jednak w rzeczywistości składa się z kilku współpracujących ze sobą warstw. Każda z nich pełni określoną funkcję: konstrukcyjną, cieplną, przeciwwilgociową lub ochronną. O trwałości całego dachu decyduje nie tylko jakość zastosowanych materiałów, ale przede wszystkim ich prawidłowy dobór, kolejność oraz sposób wykonania.

Dlatego pytanie „jakie warstwy ma dach płaski?” nie ma jednej odpowiedzi dla każdego budynku. Inaczej wygląda przekrój dachu płaskiego na domu jednorodzinnym, inaczej na hali z blachą trapezową, a jeszcze inaczej na dachu zielonym lub tarasie użytkowym.

Poniżej wyjaśniamy, z jakich warstw składa się dach płaski i na co zwrócić uwagę przy jego projektowaniu, wykonaniu lub remoncie.

Dach płaski – podstawowe warstwy

Typowy dach płaski w układzie tradycyjnym może składać się z:

1. konstrukcji nośnej,
2. warstwy spadkowej,
3. paroizolacji,
4. termoizolacji,
5. warstwy separacyjnej,
6. hydroizolacji,
7. warstwy ochronnej lub użytkowej.

Nie w każdym przypadku wszystkie te elementy występują w dokładnie takiej samej kolejności. W dachu odwróconym hydroizolacja znajduje się pod termoizolacją, a w dachach zielonych dochodzą dodatkowe warstwy drenażowe, filtracyjne, substrat i roślinność.

Dach należy więc traktować jako jeden kompletny system.

Konstrukcja nośna dachu płaskiego

Podstawą całego układu jest konstrukcja nośna. To ona przenosi ciężar wszystkich warstw dachu, obciążenia śniegiem i wiatrem, a w dachach użytkowych również obciążenia związane z ruchem ludzi, nawierzchnią czy zielenią.

Najczęściej stosuje się:

• stropy żelbetowe,
• płyty prefabrykowane,
• blachę trapezową,
• konstrukcje drewniane lub drewnopochodne.

Rodzaj konstrukcji ma bezpośredni wpływ na dobór kolejnych warstw.

W przypadku remontu starego dachu warto najpierw ocenić stan podłoża i istniejącej izolacji. Samo ułożenie nowej membrany na starej powierzchni nie zawsze rozwiązuje problem przecieków, szczególnie jeżeli termoizolacja jest zawilgocona albo uszkodzona.

Warstwa spadkowa – dach płaski nie jest całkowicie płaski

Mimo swojej nazwy dach płaski powinien posiadać odpowiednie spadki umożliwiające odprowadzanie wody.

Spadek można uzyskać na kilka sposobów:

• poprzez odpowiednie ukształtowanie konstrukcji,
• za pomocą warstwy spadkowej,
• stosując kliny termoizolacyjne,
• wykorzystując płyty termoizolacyjne o zmiennej grubości.

Celem jest skierowanie wody do wpustów dachowych, rzygaczy lub rynien.

Błędy w wykonaniu spadków mogą powodować powstawanie zastoin wody, szczególnie w pobliżu attyk, świetlików czy przejść instalacyjnych. Z tego względu prawidłowe odwodnienie dachu powinno być zaplanowane razem z hydroizolacją.

Paroizolacja dachu płaskiego

Paroizolacja ogranicza przedostawanie się pary wodnej z wnętrza budynku do kolejnych warstw dachu.

Jeżeli para wodna dostanie się do termoizolacji i ulegnie kondensacji, może doprowadzić do zawilgocenia przegrody, pogorszenia jej parametrów cieplnych i przyspieszenia degradacji materiałów.

W zależności od rozwiązania stosuje się m.in.:

• folie paroizolacyjne,
• bitumiczne warstwy paroizolacyjne,
• membrany samoprzylepne,
• rozwiązania z wkładką aluminiową.

Bardzo ważna jest ciągłość paroizolacji. Dotyczy to przede wszystkim zakładów, połączeń przy krawędziach i wszystkich miejsc, w których przez dach przechodzą instalacje.

Termoizolacja dachu płaskiego

Termoizolacja odpowiada za ograniczenie strat ciepła oraz zapewnienie odpowiednich parametrów cieplnych budynku.

Na dachach płaskich najczęściej stosuje się:

Wełnę mineralną

• Wełna jest często wybierana na dachach przemysłowych i obiektach, w których istotne są wymagania dotyczące bezpieczeństwa pożarowego.

• Może być stosowana m.in. na konstrukcjach z blachy trapezowej i stropach masywnych.

EPS

• Styropian EPS jest popularnym materiałem termoizolacyjnym stosowanym na dachach płaskich.

• Może pełnić zarówno funkcję izolacji cieplnej, jak i warstwy spadkowej, jeżeli wykorzystuje się odpowiednio ukształtowane płyty.

PIR

• Płyty PIR charakteryzują się dobrymi właściwościami termoizolacyjnymi przy stosunkowo niewielkiej grubości.

• Są często wybierane tam, gdzie istotna jest ograniczona wysokość całego układu dachowego.

XPS

• Polistyren ekstrudowany XPS stosuje się przede wszystkim w dachach odwróconych, gdzie termoizolacja znajduje się nad hydroizolacją i może być narażona na kontakt z wilgocią.

• Dobór materiału termoizolacyjnego powinien uwzględniać nie tylko jego parametry cieplne, ale także odporność na ściskanie, wilgoć, obciążenia i sposób użytkowania dachu.

Warstwa separacyjna

W niektórych systemach pomiędzy termoizolacją a hydroizolacją stosuje się dodatkową warstwę separacyjną.

Jej zadaniem może być oddzielenie od siebie materiałów, które nie powinny pozostawać w bezpośrednim kontakcie, albo zabezpieczenie powierzchni przed uszkodzeniem.

Do tego celu mogą być stosowane m.in.:

• geowłókniny,
• welony z włókien szklanych,
• specjalne warstwy ochronne.

Jeżeli warstwa separacyjna została przewidziana w projekcie lub systemie producenta, nie powinna być pomijana.

Hydroizolacja dachu płaskiego

Hydroizolacja jest jedną z najważniejszych warstw dachu płaskiego. Jej zadaniem jest ochrona budynku przed wodą opadową.

Do najczęściej stosowanych rozwiązań należą:

• papa bitumiczna,
• membrany PVC,
• membrany TPO/FPO,
• membrany EPDM,
• hydroizolacje płynne.

Papa bitumiczna

Nowoczesne papy modyfikowane są nadal szeroko stosowane na dachach płaskich. Mogą być wykorzystywane zarówno w nowych budynkach, jak i przy remontach.

Membrana PVC

Membrany PVC są często stosowane na dużych powierzchniach dachowych, np. na halach czy magazynach. Poszczególne arkusze łączy się poprzez zgrzewanie gorącym powietrzem.

Membrana TPO/FPO

Membrany TPO i FPO również należą do grupy materiałów termoplastycznych i są łączone poprzez zgrzewanie. Stosuje się je w różnych systemach dachów płaskich, m.in. mocowanych mechanicznie lub klejonych.

Membrana EPDM

EPDM jest elastyczną membraną stosowaną m.in. na dachach płaskich, zielonych i balastowych. W zależności od systemu może być klejona do podłoża, mocowana w określonych miejscach lub zabezpieczona warstwą balastową.

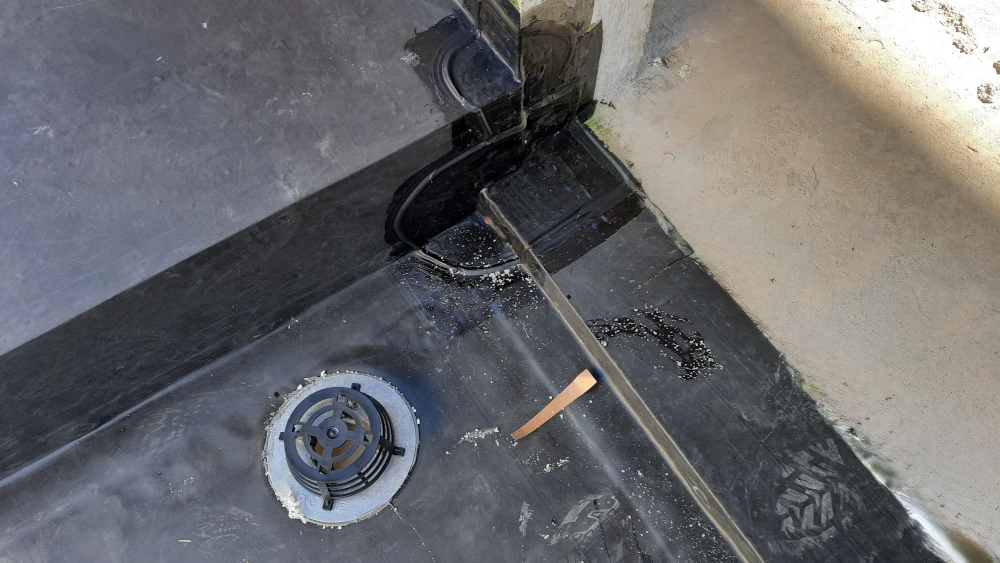

Niezależnie od zastosowanego materiału bardzo ważne są detale.

Najbardziej newralgiczne miejsca to:

• wpusty dachowe,
• attyki,
• narożniki,
• świetliki,
• kominy,
• przejścia instalacyjne,
• dylatacje.

To właśnie w tych miejscach najczęściej pojawiają się problemy ze szczelnością.

Dach płaski tradycyjny – kolejność warstw

W typowym dachu płaskim w układzie tradycyjnym przekrój wygląda następująco:

konstrukcja → paroizolacja → termoizolacja → hydroizolacja

W zależności od projektu mogą pojawić się dodatkowo warstwy spadkowe lub separacyjne. Charakterystyczną cechą tego rozwiązania jest umieszczenie hydroizolacji nad termoizolacją. Jest to popularny układ stosowany zarówno w budownictwie mieszkaniowym, jak i przemysłowym.

Dach odwrócony – warstwy

W dachu odwróconym kolejność warstw wygląda inaczej.

Typowy układ może mieć postać:

konstrukcja → hydroizolacja → termoizolacja → warstwa separacyjna → balast lub nawierzchnia

W tym przypadku hydroizolacja znajduje się pod termoizolacją. Takie rozwiązanie często stosuje się w dachach użytkowych, tarasach oraz w miejscach, gdzie powierzchnia dachu ma pełnić dodatkową funkcję.

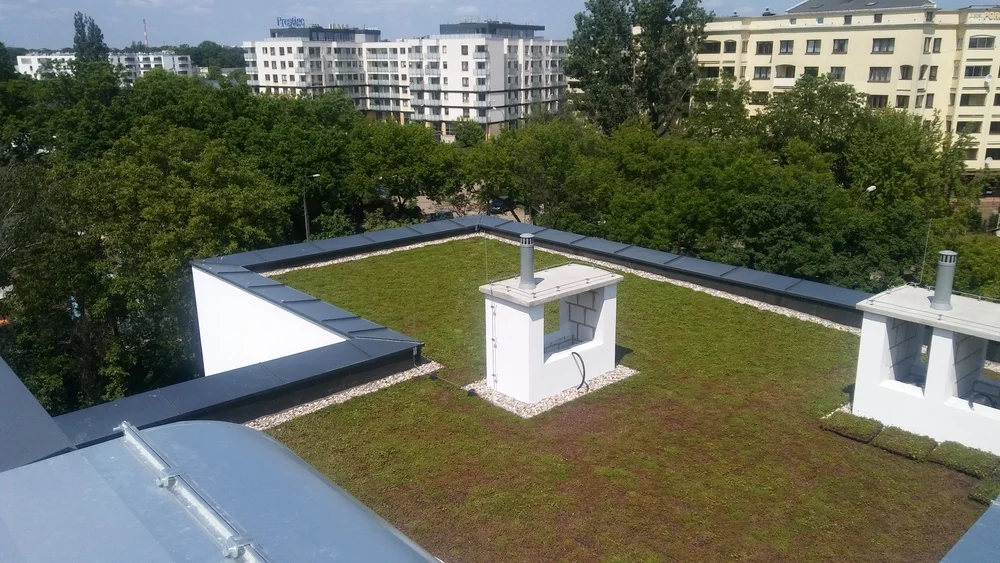

Dach zielony – układ warstw

Dach zielony jest bardziej rozbudowany niż standardowy dach płaski.

Przykładowy przekrój może obejmować:

1. konstrukcję,
2. paroizolację,
3. termoizolację,
4. hydroizolację,
5. warstwę ochronną,
6. drenaż,
7. warstwę filtracyjną,
8. substrat,
9. roślinność.

Dokładny układ zależy od tego, czy wykonywany jest dach zielony ekstensywny, czy intensywny. Dach ekstensywny wykorzystuje zwykle lekką roślinność i cieńszą warstwę podłoża. Dach intensywny może natomiast pełnić funkcję ogrodu i zawierać trawniki, byliny, krzewy, a nawet większe elementy zieleni. W takim przypadku szczególnie ważna jest nośność konstrukcji i właściwe zaprojektowanie hydroizolacji.

Najczęstsze błędy przy wykonywaniu warstw dachu płaskiego

Problemy z dachami płaskimi bardzo często wynikają nie z jakości samych materiałów, ale z błędów wykonawczych.

Do najczęstszych należą:

• nieprawidłowe spadki,
• brak ciągłości paroizolacji,
• źle dobrane materiały,
• błędy przy wpustach i attykach,
• uszkodzenie membrany podczas późniejszych prac,
• brak kontroli przed przykryciem hydroizolacji.

Szczególnie ważne jest sprawdzenie szczelności przed wykonaniem kolejnych warstw, np. tarasu lub dachu zielonego. Po przykryciu membrany dostęp do niej staje się znacznie trudniejszy.

Jak dobrać warstwy dachu płaskiego?

Nie istnieje jeden uniwersalny przekrój dachu płaskiego.

Przed wyborem systemu należy określić m.in.:

• rodzaj konstrukcji,
• sposób użytkowania dachu,
• wymagania cieplne,
• sposób odwodnienia,
• obciążenia,
• planowane instalacje,
• rodzaj hydroizolacji,
• wymagania przeciwpożarowe.

Dopiero na tej podstawie można prawidłowo dobrać materiały i kolejność warstw. W przypadku bardziej złożonych inwestycji warto korzystać z profesjonalnego doradztwa i traktować dach jako kompletny system, a nie zbiór niezależnych materiałów.
