Wpust Attykowy SITA Easy DN 70 kołnierz PVC
379,05 zł
Na stanie
Szybka dostawa
Szeroki wybór produktów
Profesjonalne wsparcie
Atrakcyjne ceny
Opis
PRZELEW attykowy – wpust dachowy SITA EASY kołnierz PVC
Wpust dachowy SITA EASY umożliwia efektywne odprowadzenie wody deszczowej z dachu płaskiego przez attykę lub w dół, przez połać dachową.
Wpust do dachu płaskiego SITA EASY, dostępny z opcjonalnym koszyczkiem żwirowym. Przeznaczony do grawitacyjnego odwodnienia podstawowego lub awaryjnego dachów pokrytych papą bitumiczną lub folią PCV.
Materiał produkcji
Korpus wpustu SITA EASY wykonano z grubego spienionego poliuretanu, odpornego na przemarzanie. Każdy wpust dachowy posiada wbudowany kołnierz, dopasowany do pokrycia z papy termozgrzewalnej lub jasnoszarego PCV.

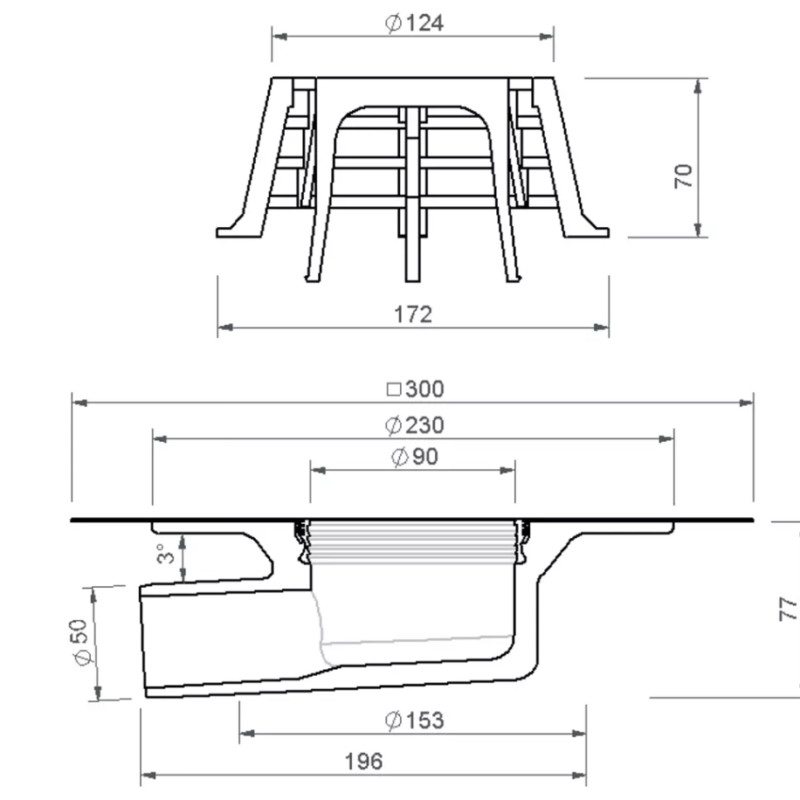

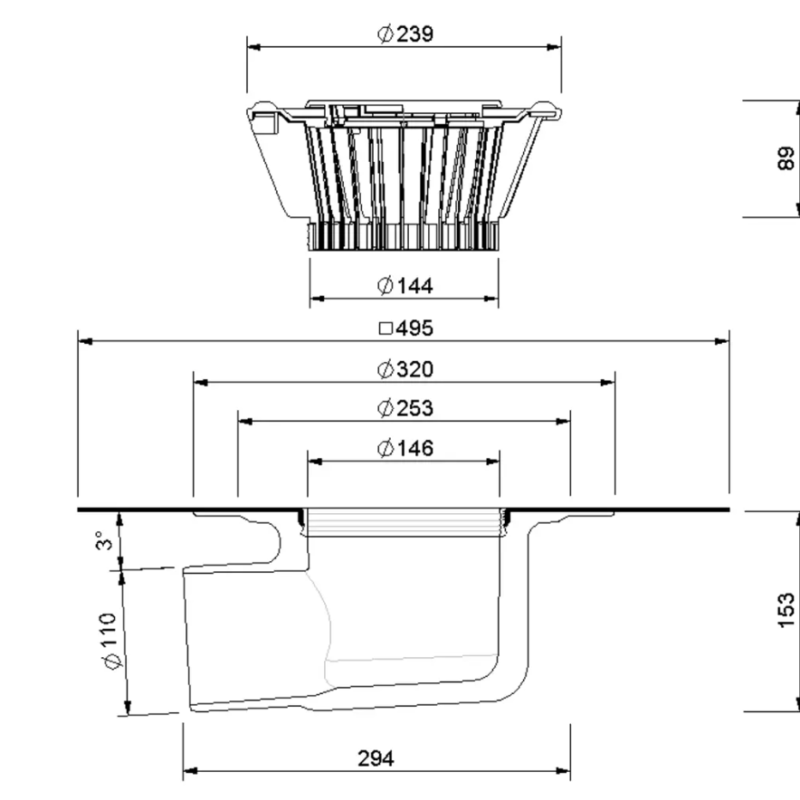

| Średnica nominalna DN | Średnica zewnętrzna OD (mm) | Przejście / otwór roboczy (mm) | a (mm) | b (mm) | c (mm) |
|---|---|---|---|---|---|
| 50 | 50 | 110 | 142 | 107 | 68 |
| 70 | 75 | 135 | 142 | 107 | 68 |
| 100 | 110 | 170 | 180 | 146 | 108 |
Informacje dodatkowe
| Waga | 5 kg |
|---|---|
| Średnica | 70 mm |
| Średnica zewnętrzna | 75 mm |
Przepływ
Wydajność zgodna z PN EN 1253-2 in l/s
| Poziom magazynowania wody (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Średnica nominalna DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 50 | - | - | - | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 0.8 | 0.8 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 |
| 70 | - | - | - | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.1 | 1.2 | 1.4 | 1.6 | 1.7 | 1.9 | 2 | 2 | 2 | 2 | 2 |
| 100 | - | - | - | 0.4 | 0.6 | 0.7 | 0.8 | 1 | 1.2 | 1.4 | 1.6 | 1.9 | 2.2 | 2.4 | 2.7 | 2.9 | 3.3 | 3.6 | 4 | 4.3 |
Wydajność zgodna z PN EN 1253-2 z elementem spiętrzającym do odwodnienia awaryjnego in l/s
| Poziom magazynowania wody (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Średnica nominalna DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 50 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.5 | 0.6 | 0.7 | 0.8 | 0.8 | 0.9 | 0.9 | 1 | 1 | 1.1 | 1.1 | 1.1 | 1.2 | 1.2 |
| 70 | 0.1 | 0.1 | 0.2 | 0.2 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1 | 1 | 1.1 | 1.2 | 1.2 | 1.3 | 1.3 | 1.4 | 1.4 | 1.4 |
| 100 | 0.1 | 0.1 | 0.2 | 0.2 | 0.4 | 0.6 | 0.7 | 0.9 | 1.1 | 1.3 | 1.4 | 1.6 | 1.8 | 2 | 2.2 | 2.4 | 2.6 | 2.6 | 2.9 | 2.9 |
Wydajność odpływu zgodna z PN EN 1253-2 z pionem spustowym o długości 4 metrów in l/s
| Poziom magazynowania wody (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Średnica nominalna DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 100 | - | - | - | 0.4 | 0.6 | 0.7 | 0.8 | 1 | 1.2 | 1.4 | 1.6 | 1.9 | 2.2 | 2.4 | 2.7 | 2.9 | 3.3 | 3.6 | 4 | 4.3 |
| 70 | - | - | - | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.1 | 1.2 | 1.4 | 1.6 | 1.7 | 1.9 | 2 | 2 | 2 | 2 | 2 |
| 50 | - | - | - | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 0.8 | 0.8 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 |
Przykłady instalacji

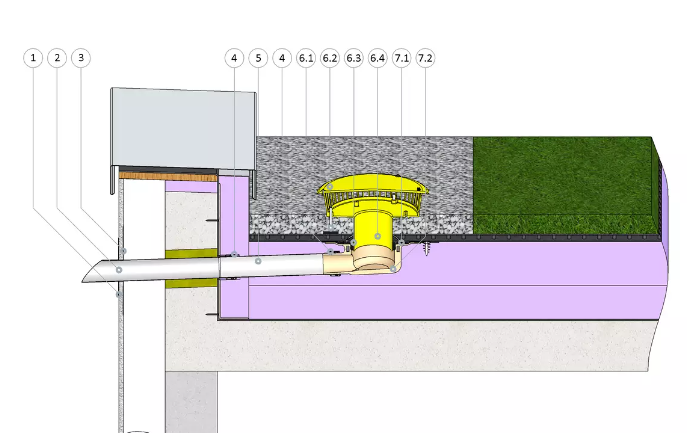

SitaEasy i element spiętrzający SitaEasy z ramą profilową SitaDrain® w niewentylowanej konstrukcji dachowej z okładziną płytową na wspornikach
1 Maskownica do fasad SitaAttika
2 Rura SitaPipe ze stali szlachetnej
3 Płyta paroizolacyjna SitaMore elastyczna
4 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
5 SitaEasyElement spiętrzający SitaEasy składa się z następujących elementów:6.1 Uszczelka
6.2 Element spiętrzający – korpus podstawowyRama profilowa SitaDrain® składa się z następujących elementów:7.1 Kratka rewizyjna
7.2 Rama profilowa
2 Rura SitaPipe ze stali szlachetnej
3 Płyta paroizolacyjna SitaMore elastyczna
4 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
5 SitaEasyElement spiętrzający SitaEasy składa się z następujących elementów:6.1 Uszczelka
6.2 Element spiętrzający – korpus podstawowyRama profilowa SitaDrain® składa się z następujących elementów:7.1 Kratka rewizyjna
7.2 Rama profilowa
Niewentylowana konstrukcja dachowa z płytą na wsporniku zgodnie z aaRdT z:
- płytami na podstawkach
- budowlaną matą ochronną
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
- wyłomem w attyce z taśmą uszczelniającą
SitaEasy jako rzygacz w niewentylowanej konstrukcji dachowej z okładziną płytową
1 Rura SitaPipe ze stali szlachetnej
2 Płyta paroizolacyjna SitaMore elastyczna
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
4 SitaEasy
SitaDrain® Terra składa się z następujących elementów:
5.1 Kratka rewizyjna
5.2 Metalowe stopki w otulinie gumowej z regulacją wysokości
5.3 Rama
2 Płyta paroizolacyjna SitaMore elastyczna
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
4 SitaEasy
SitaDrain® Terra składa się z następujących elementów:
5.1 Kratka rewizyjna
5.2 Metalowe stopki w otulinie gumowej z regulacją wysokości
5.3 Rama
Niewentylowana konstrukcja dachowa z płytą na wsporniku zgodnie z aaRdT z:
- z płytami na podstawkach
- budowlaną matą ochronną
- uszczelnieniem
- izolacją termiczną
- paraizolacją
- konstrukcją dolną
- wyłomem w attyce z taśmą uszczelniając
Rama profilowa SitaDrain z SitaEasy do odwadniania głównego w dachu odwróconym
1 SitaPipe rura ze stali szlachetnej
2 SitaPipe obejma rurowa ze stali szlachetnej
3 SitaPipe obejma zabezpieczająca ze stali szlachetnej
4 SitaPipe kolanko ze stali szlachetnej
5 SitaAttika płyta fasadowa (maskownica)
6 SitaMore kołnierz uszczelniający do WDVS
7 SitaEasy
8 SitaDrain® listwa żwirowaSitaDrain® rama profilowa obejmująca następujące elementy:
9.1 rama profilowa
9.2 kratka rewizyjna
2 SitaPipe obejma rurowa ze stali szlachetnej
3 SitaPipe obejma zabezpieczająca ze stali szlachetnej
4 SitaPipe kolanko ze stali szlachetnej
5 SitaAttika płyta fasadowa (maskownica)
6 SitaMore kołnierz uszczelniający do WDVS
7 SitaEasy
8 SitaDrain® listwa żwirowaSitaDrain® rama profilowa obejmująca następujące elementy:
9.1 rama profilowa
9.2 kratka rewizyjna
Konstrukcja dachu odwróconego zgodnie z aaRdT z:
- okładziną płytową
- podłożem ze żwiru lub z grysu
- włókniną filtracyjną
- matą do drenażu
- izolacją termiczną XPS
- budowlaną matą ochronną
- uszczelnieniem
- konstrukcją dolną
